styrled och framfjäder transit
hej igen och tack alla för tidigare hjälp.
ska byta styrled och framfjäder på en 97.a
så jag undrar hur hårt ska jag dra muttern på den nya styrleden, alltså muttern som sitter på själva leden?
kan man slå ut den gammla?
nån som har tips på hur jag får bort den gammla fjädern? vad ska jag lossa?
ska byta styrled och framfjäder på en 97.a
så jag undrar hur hårt ska jag dra muttern på den nya styrleden, alltså muttern som sitter på själva leden?
kan man slå ut den gammla?
nån som har tips på hur jag får bort den gammla fjädern? vad ska jag lossa?
-
Släggmek
- Legend
- Inlägg: 3641
- Blev medlem: ons apr 12, 2006 8:26 am
- Namn: Hasse B.
- Kör: 1977 Taunus 1.6L Kombi (TC 2), 1982 Taunus 2.0GL Kombi (TC 3)
- Ort: Västernorrland
Hej! Om inte annat kanske du kan hitta info här, iofs på engelska: http://fordtransit.org/
"If it jams - force it! If it breaks - it needed replacing anyway!" (sett på verktygslåda
)
Debatt; av latinets "de battere" - att slå sönder andra talares argument
)Debatt; av latinets "de battere" - att slå sönder andra talares argument
-
RickardEM
- Legend
- Inlägg: 7148
- Blev medlem: lör aug 23, 2003 10:00 am
- Namn: Rickard Ribbing
- Kör: Ka -97 & -10, Transit -98, 00, 01 & -09, Puma -20, Taunus -66, Fiesta -77 & -16, Granada -84, Escort -84
- Ort: Gyttorp
- Medlemsnummer: 56
Muttern ska dras med 80Nm, nedan följer en beskrivning på hur man byter fjädern.
Framfjäder – Borttagning och Montering
Specialverktyg
13-006 Kulbultsavdragare
Borttagning

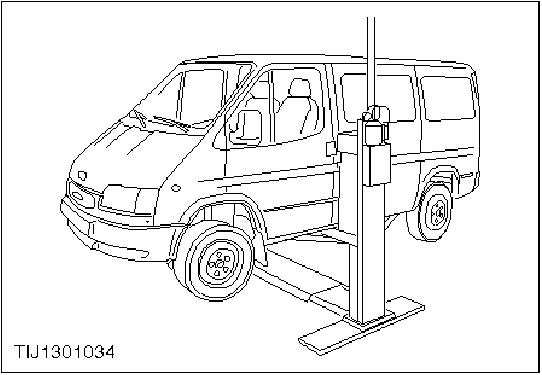

Bild 1 1. Lossa hjulmuttrarna, lyft fordonet och ta bort hjulet.

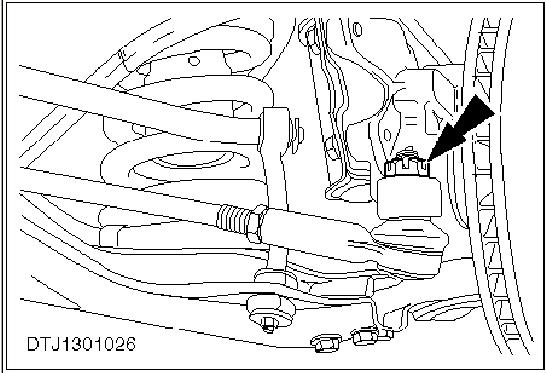

Bild 2 2. Ta bort saxpinnen och kronmuttern som håller fast styrleden till spindeln.
Kasta saxpinnen.
Observera:
När styrleden har lossats från spindeln ska ledens damask skyddas genom att linda en trasa runt den.
Bild 3 3. Lossa styrleden från spindeln.
4. Stöd den nedre länkarmen.
Bild 4 5. Lossa krängningshämmaren från den nedre länkarmen om fordonet är utrustad med det.
VARNING:
För att undvika skador på länkarmens spindelled, bind fast den övre delen på spindeln med länkarmen.
Bild 5 6. Skruva bort stötdämparen från spindeln.
7. Sänk ner länkarmen och ta bort fjädern.
8. Ta bort mellanlägget från fjädern.
Framfjäder – Borttagning och Montering
Specialverktyg
13-006 Kulbultsavdragare
Borttagning
Bild 1 1. Lossa hjulmuttrarna, lyft fordonet och ta bort hjulet.
Bild 2 2. Ta bort saxpinnen och kronmuttern som håller fast styrleden till spindeln.
Kasta saxpinnen.
Observera:
När styrleden har lossats från spindeln ska ledens damask skyddas genom att linda en trasa runt den.
Bild 3 3. Lossa styrleden från spindeln.
4. Stöd den nedre länkarmen.
Bild 4 5. Lossa krängningshämmaren från den nedre länkarmen om fordonet är utrustad med det.
VARNING:
För att undvika skador på länkarmens spindelled, bind fast den övre delen på spindeln med länkarmen.
Bild 5 6. Skruva bort stötdämparen från spindeln.
7. Sänk ner länkarmen och ta bort fjädern.
8. Ta bort mellanlägget från fjädern.
- Bilagor
-
-
-
-
-
-
RickardEM
- Legend
- Inlägg: 7148
- Blev medlem: lör aug 23, 2003 10:00 am
- Namn: Rickard Ribbing
- Kör: Ka -97 & -10, Transit -98, 00, 01 & -09, Puma -20, Taunus -66, Fiesta -77 & -16, Granada -84, Escort -84
- Ort: Gyttorp
- Medlemsnummer: 56
Montering

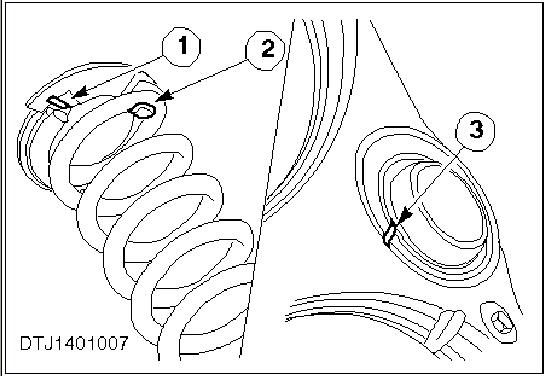

Bild 1 9. Montera dit fjädern.
Se till att:
1 Mellanläggets styrningar placeras rätt.
2 Mellanläggets öron placeras rätt.
3 Den nedre delen på fjädern placeras rätt i länkarmen ficka.

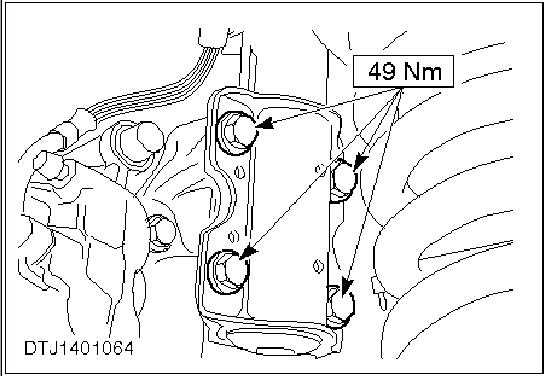

Bild 2 10. Montera dit stötdämparen på spindeln genom att lossa spindeln (som sattes fast tidigare för att inte skada spindelleden) från länkarmen och hissa upp länkarmen för att passa in stötdämparen.

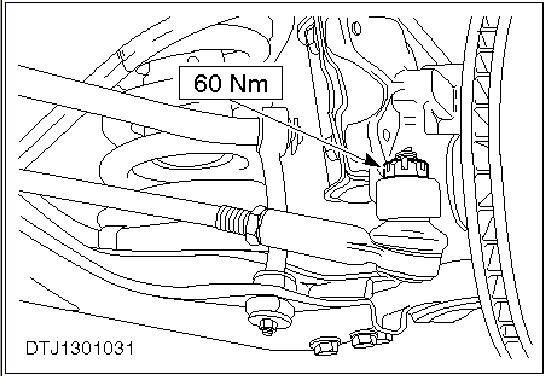

Bild 3 11. Montera dit styrleden på spindeln, säkra kronmuttern med en ny saxpinne.

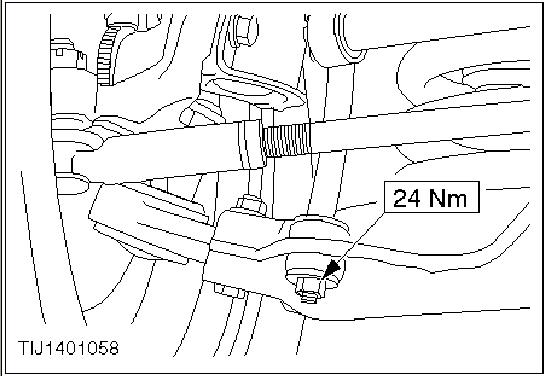

Bild 4 12. Montera dit krängningshämmaren om fordonet är utrustad med det på länkarmen.
13. Montera dit hjulet, se specifikationerna för korrekt moment.
14. Sänk fordonet.
Bild 1 9. Montera dit fjädern.
Se till att:
1 Mellanläggets styrningar placeras rätt.
2 Mellanläggets öron placeras rätt.
3 Den nedre delen på fjädern placeras rätt i länkarmen ficka.
Bild 2 10. Montera dit stötdämparen på spindeln genom att lossa spindeln (som sattes fast tidigare för att inte skada spindelleden) från länkarmen och hissa upp länkarmen för att passa in stötdämparen.
Bild 3 11. Montera dit styrleden på spindeln, säkra kronmuttern med en ny saxpinne.
Bild 4 12. Montera dit krängningshämmaren om fordonet är utrustad med det på länkarmen.
13. Montera dit hjulet, se specifikationerna för korrekt moment.
14. Sänk fordonet.
- Bilagor
-
-
-
-
