Koppla in Ledramp

[perber]

Jag har en Ford Focus MK 1 2002 HAr monterat en ledramp på bilen men jag får absolut inte bort kontaktstycket där jag skall
mäta vilken kabel som är för helljuset. Undrar om det är någon som vet vilken tråd/stift som skall användas för att koppla in
signalkabeln på

[RickardEM]

Jag har en Ford Focus MK 1 2002 HAr monterat en ledramp på bilen men jag får absolut inte bort kontaktstycket där jag skall
mäta vilken kabel som är för helljuset. Undrar om det är någon som vet vilken tråd/stift som skall användas för att koppla in
signalkabeln på

Så här bör det vara:
Grön/Svart (vänster)
Grön/Orange (höger)

\Rickard

[perber]

Hej
Spelar det någon roll vilken sida man kopplar in signalkabeln på? När du skriver höger och vänster , står du framför bilen då (ratten på
höger sida)?

[granadadr]

man räknar ALLTID vä från förarplatsen,,

[RickardEM]

Hej
Spelar det någon roll vilken sida man kopplar in signalkabeln på? När du skriver höger och vänster , står du framför bilen då (ratten på
höger sida)?

Spelar ingen roll, brukar vara smidigt att dra upp det på samma sida som batteriet när man ändå ska koppla på sig där.

\Rickard

[perber]

Grön/orange kabel finns på båda sidor och kopplade till översta vä hålet på båda kontakterna. Ingen grön/svart tråd finns som jag kan se det. Varje hål på kontakten är märkt med ett nummer (kan inte se numren just nu alldeles för mörkt!!!). KAn kolla numren i imorgon
trorsdag.

[granadadr]

på Mondeo mk4 är den grå/brun,, men kanske är olika??

[RickardEM]

Grön/orange kabel finns på båda sidor och kopplade till översta vä hålet på båda kontakterna. Ingen grön/svart tråd finns som jag kan se det. Varje hål på kontakten är märkt med ett nummer (kan inte se numren just nu alldeles för mörkt!!!). KAn kolla numren i imorgon
trorsdag.

Verkar skilja lite på mitt elschema, på ena sidan är det Grön/Orange på båda också?

Enligt elschemat är det stift 6 (före -02) och 1 (efter -02) som går till heljuset.
99-02

Vänster	Höger
1 - Används ej 2 - Höjdjustering (Blå) 3 - Parkeringsljus (Orange/Blå) 4 - Jord (Svart) 5 - Används ej 6 - Helljus (Grön/Orange) 7 - Halvljus (Grön/Orange)	1 - Används ej 2 - Höjdjustering (Blå/Röd) 3 - Parkeringsljus (Grön) 4 - Jord (Svart) 5 - Används ej 6 - Helljus (Grön/Orange) 7 - Halvljus (Grön/Vit)

RS

Vänster	Höger
1 - Helljus (Grön/Svart) 2 - Halvljus (Grön/Orange) 3 - Används ej 4 - Parkeringsljus (Orange/Blå) 5 - Höjdjustering (Blå) 6 - Jord (Svart) 7 - Jord (Svart) 8 - Används ej 9 - Används ej 10 - Används ej	1 - Helljus (Grön/Orange) 2 - Halvljus (Grön/Vit) 3 - Används ej 4 - Parkeringsljus (Grön) 5 - Höjdjustering (Blå/Röd) 6 - Jord (Svart) 7 - Jord (Svart) 8 - Används ej 9 - Används ej 10 - Används ej

02-05

Vänster	Höger
1 - Helljus (Grön/Svart) 2 - Halvljus (Grön/Orange) 3 - Blinkers (Blå/Orange) 4 - Parkeringsljus (Orange/Blå) 5 - Höjdjustering (Blå) 6 - Jord (Svart) 7 - Jord (Svart) 8 - Används ej 9 - Används ej 10 - Används ej	1 - Helljus (Grön/Orange) 2 - Halvljus (Grön/Vit) 3 - Blinkers (Blå) 4 - Parkeringsljus (Grön) 5 - Höjdjustering (Blå/Röd) 6 - Jord (Svart) 7 - Jord (Svart) 8 - Används ej 9 - Används ej 10 - Används ej

02-05 Xenon

Vänster	Höger
1 - Helljus (Grön/Svart) 2 - Halvljus (Grön/Orange) 3 - Blinkers (Blå/Orange) 4 - Parkeringsljus (Orange/Blå) 5 - Används ej 6 - Jord (Svart) 7 - Jord (Svart/Gul) 8 - Jord (Svart) 9 - Höjdjustering (Vit) 10 - +12V (Grön/Orange)	1 - Helljus (Grön/Orange) 2 - Halvljus (Grön/Vit) 3 - Blinkers (Blå) 4 - Parkeringsljus (Orange/Grön) 5 - Används ej 6 - Jord (Svart) 7 - Jord (Svart/Blå) 8 - Jord (Svart) 9 - Höjdjustering (Vit/Röd) 10 - +12V (Grön/Orange)

99-02:

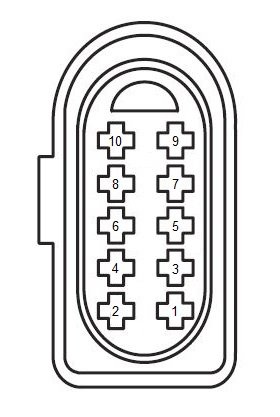

02-05:

\Rickard

[perber]

Ledrampen inkopplad och fungerar perfekt. Kopplade in den på hö sida där utrymmet är bättre.
Tack för all hjälp från Er

[perber]

Ledrampen inkopplad och fungerar perfekt. Kopplade in den på hö sida där utrymmet är bättre.
Tack för all hjälp från Er

[granadadr]

Rickard bistod med bra info
